看著國內(nèi)玻璃加工行業(yè)的發(fā)展以及人們對中空玻璃的優(yōu)異性能認(rèn)識的不斷深入，中空玻璃的應(yīng)用范圍在不斷擴(kuò)大，除在玻璃幕墻、汽車、飛機(jī)等方面得到廣泛應(yīng)用外，目前已開始進(jìn)入尋常百姓家。

這主要是由于中空玻璃的應(yīng)用能改善門窗的隔熱和隔音的效果，使門窗產(chǎn)品不僅僅能遮風(fēng)擋雨，還有顯著的節(jié)能效果，減少冬天取暖，夏天制冷的費(fèi)用。

首先介紹中空玻璃的種類及中空玻璃國家標(biāo)準(zhǔn)中的五項(xiàng)指標(biāo)：

一、分類

目前國內(nèi)市場上有兩種中空玻璃

1、 槽鋁式中空玻璃：此種中空玻璃80年代引入，相對成熟些，但是加工工藝較復(fù)雜。

2、 鋁條式中空玻璃：此種中空玻璃在國內(nèi)起步較晚，但是制造工藝簡單，因此應(yīng)用范圍廣，推廣很快。

二、五項(xiàng)指標(biāo)

1.初始露點(diǎn)；2.密封試驗(yàn)；3.紫外線照射；4.高溫高濕；5.氣候循環(huán)試驗(yàn)。

根據(jù)國家檢測標(biāo)準(zhǔn)，如何安排生產(chǎn)，才能達(dá)到中空玻璃的要求呢？由于兩種中空玻璃在工藝流程上有很多相似之處，現(xiàn)就他們的共同的工藝流程進(jìn)行簡析。

1.玻璃切割下料

原片玻璃一般為無色浮法玻璃或其它彩色玻璃，遮陽玻璃、鋼化玻璃、夾層玻璃，厚度一般為3-12MM，上述玻璃必須符合平板玻璃新國標(biāo)GB11614中優(yōu)等品，一級品的規(guī)定，經(jīng)檢驗(yàn)合格后方可使用。

玻璃切割可由手工或機(jī)器進(jìn)行，但應(yīng)保證合乎尺寸要求。此道工序工人在操作過程中，應(yīng)隨時注意玻璃表面不得有劃傷，內(nèi)質(zhì)均勻，不得有氣泡、夾渣等明顯缺陷。

2.玻璃清洗干燥

玻璃清洗一定要采用機(jī)器清洗法，因?yàn)槿斯で逑礋o法保證清洗質(zhì)量。

清洗前須檢驗(yàn)玻璃無劃傷，為保證密封膠與玻璃的粘結(jié)性，最好使用去離子水。另外為保證水循環(huán)使用，節(jié)約水資源，可對水進(jìn)行過濾，保證長期使用。

清洗后的玻璃要通過光照檢驗(yàn)，檢驗(yàn)玻璃表面有無水珠、水漬及其它污漬，若有水珠、水漬及其它污漬，則需對機(jī)器運(yùn)行速度、加熱溫度、風(fēng)量、毛刷間隙進(jìn)行調(diào)整，直到達(dá)到效果完好為止。

洗完后的玻璃應(yīng)在1小時之內(nèi)組裝成中空玻璃，另外要保證玻璃與玻璃之間不要磨擦劃傷，最好有半成品玻璃儲存小車，把玻璃片與片之間隔開。

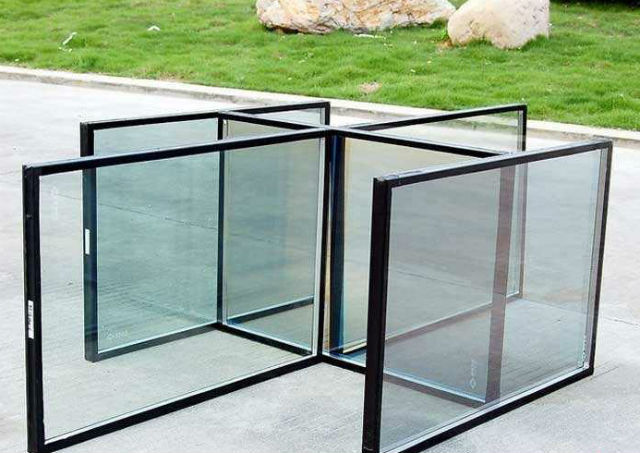

中空玻璃基礎(chǔ)知識講解

3.鋁條式中空玻璃的組裝

（1） 對環(huán)境的要求：溫度應(yīng)在10-30度之間。

（2） 相對濕度的要求：此種中空玻璃對相對濕度的要求稍低一些，正常情況即可。

但應(yīng)注意的是，干燥劑應(yīng)選擇正規(guī)廠家的合格產(chǎn)品，以保證干燥劑的有效使用。

干燥劑開封后最好于二十四小時之內(nèi)用完，因?yàn)榫哿蚰z的透氣性較大，密封性差，因此要采用雙道密封。

用丁基膠作為第一道密封，起到阻隔氣體的作用。

用雙組份膠作為第二道密封，主要作用是粘結(jié)作用，其次才是隔氣作用。

實(shí)踐證明，單道密封的中空玻璃壽命只有5年左右，而雙道密封的中空玻璃壽命可長達(dá)20年甚至40年以上，因此，發(fā)展雙道密封中空玻璃是大勢所趨。

4.玻璃合片

鋁條式中空玻璃，合片后鋁框外邊部和玻璃邊部應(yīng)有5-7MM的距離，用于涂第二道密封膠，雙組份膠應(yīng)均勻沿一側(cè)涂布，以防止氣泡，涂完后刮去玻璃表面殘余。

至此完成鋁條式中空玻璃的加工。

5.中空玻璃的放置

中空玻璃的放置正確與否也會對中空玻璃的最終質(zhì)量產(chǎn)生影響，無論是在生產(chǎn)還是在運(yùn)輸或在工地存放。

首先堆垛架的設(shè)計要求要考慮到中空玻璃的特點(diǎn)，堆垛架要有一定的傾斜度。但底部平面與側(cè)部應(yīng)始終保持90度，從而保證中空玻璃的兩片玻璃底邊能垂直地置放在堆垛架上。

另外還要注意，玻璃底部不要沾上油漬，石灰及其它容劑，因?yàn)樗鼈儗χ锌詹ＡУ牡诙�道密封膠都會產(chǎn)生不同程度的侵蝕作用，從而影響中空玻璃的密封性能。

為了提高中空玻璃隔音隔熱的效果，生產(chǎn)廠家對中空玻璃采取抽掉中空玻璃內(nèi)的空氣而注入惰性氣體，這樣的工藝使得中空玻璃的性能得到了進(jìn)一步的提高。
